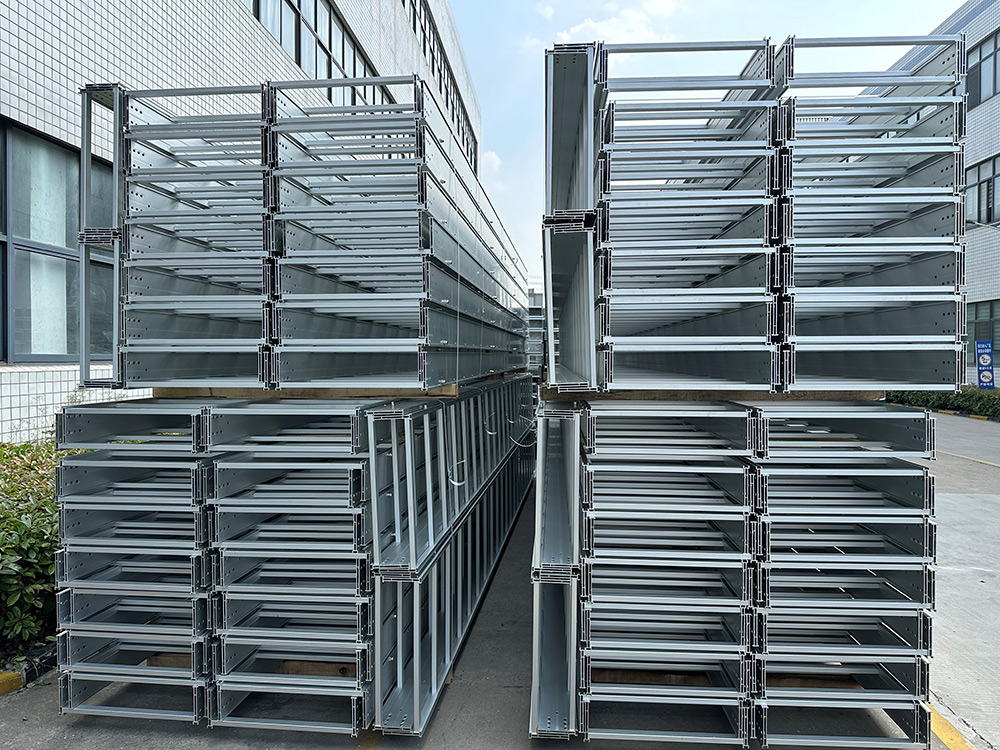

ケーブルトレイの敷設

1. ケーブルトレイの一般的なレイアウトは、最短距離、経済的かつ合理的、安全な操作でなければならず、建設設置、メンテナンス、およびケーブル敷設の要件を満たしている必要があります。

2. ケーブル トレイは、ケーブルを確実にサポートするために十分な剛性と強度を備えている必要があります。

3. ケーブル敷設後のケーブル トレイのたわみは、ケーブル トレイのスパンの 1/200 を超えてはなりません。ケーブル トレイのスパンが 6000 mm を超える場合、そのたわみはケーブル トレイのスパンの 1/150 を超えてはなりません。

4. ケーブル トレイは可能な限り建物や構造物 (壁、柱、梁、床スラブなど) に設置し、土木工学の専門家と緊密に連携してください。

5. ケーブル トレイをプロセス パイプ ラックに取り付ける場合、ケーブル トレイはパイプ ラックの片側に配置する必要があります。

6. ケーブル トレイをさまざまなパイプラインと並行して取り付ける場合、正味距離は次の要件を満たす必要があります。

6.1 ケーブルトレイを一般プロセスパイプライン（圧縮空気パイプラインなど）と並行して設置する場合、ケーブルトレイは 400mm 以上必要です。 6.2 ケーブルトレイを腐食性液体パイプラインと平行に設置する場合、その長さは 500mm 以上である必要があります。

6.3 ケーブル トレイは、腐食性液体を輸送するパイプラインと平行に、または腐食性ガスを輸送するパイプラインの上に設置しないでください。やむを得ない場合は500mm以上としてください。また、それらを分離するには防食パーティションを使用する必要があります。

6.4 ケーブル トレイは熱パイプラインと平行に取り付けられます。熱パイプラインに断熱層がある場合は500mm以上、断熱層がない場合は1000mm以上である必要があります。

6.5 ケーブル トレイは熱パイプラインと平行に設置しないでください。やむを得ず熱配管と平行に設置する場合は、1000mm以上とし、その間に効果的な断熱措置を講じる必要があります。

7. ケーブル トレイがさまざまなパイプラインと交差する場合、正味距離は次の要件を満たす必要があります。

7.1 ケーブルトレイが一般プロセスパイプラインを横切る場合、300mm 以上である必要があります。

7.2 ケーブルトレイが腐食性液体パイプラインの底部または腐食性ガスパイプラインの上部と交差する場合、その長さは500mm以上でなければならず、ケーブルトレイは交差点で防食カバーで保護されなければなりません。カバーの寸法は d+2000mm 以上である必要があります (d はパイプラインの外径です)。

7.3 ケーブルトレイが熱パイプラインを横切るとき、熱パイプラインに断熱層がある場合は500mm以上、断熱層がない場合は1000mm以上にし、ケーブルトレイを保護する必要があります。交差部には断熱板（アスベストボード等）を設け、断熱板の長さはd+2000mm以上としてください。 (dは熱パイプライン断熱層の外径)

8. ケーブル トレイを壁を通して取り付ける場合は、環境条件に従って密閉装置を使用する必要があります。

8.1 ケーブルトレイが壁を通って通常環境から耐火防爆環境に移行する場合、対応する密閉装置を壁に取り付ける必要があります。

8.2 ケーブルトレイが屋内から屋外へ壁を貫通する場合は、壁の外側に雨よけ対策を講じる必要があります。

8.3 ケーブルが接続されている場合トレイ屋内から壁を通って屋外の高い場所までケーブルを設置するトレイ雨水がケーブルを伝って室内に流入するのを防ぐために、上向きに建てる前に、下に傾けて適切な距離だけ延長する必要があります。トレイ。

8.4 ケーブルが接続されている場合トレイ伸縮継手、ケーブルを通過させますトレイを切断し、切断距離は約 100mm としてください。

9. ケーブルが2組の場合トレイは同じビームに取り付けられており、2 セットのケーブル間の正味距離トレイs は 50mm 未満であってはなりません。

10. ケーブルが接続されている場合トレイ10kV以上のケーブルを多層に敷設する場合、層間間隔は通常300mm以上となります。

2. 基本要素を満たしている

アレンジするときは、トレイは、操作性、経済合理性、技術的実現可能性の3つの基本要素を総合的に比較する必要があり、そうでなければ最適解を決定することはできません。同時に、河南ケーブルT光線工場は、ケーブルの敷設、建設と設置、および便利なメンテナンスの要件も完全に満たす必要があることを思い出させます。

3.敷設距離

河南ケーブルトレイ工場は、ケーブルトレイ水平に設置する場合、地面からの高さは 2.5 メートル未満であってはなりません。垂直に設置する場合は、地面から 1.8 メートル以下の位置に金属製のカバープレートを設置して保護する必要があります。ただし、ケーブルトレイ専用電気室に設置するため、保護カバープレートの設置が不要です。さらに、河南ケーブルトレイ工場は、ケーブルトレイを人馬の通り道または機器の中二階に水平に敷設する必要があり、それでも高さが 2.5 メートル未満の場合は、何らかの接地保護措置も講じる必要があると注意を促しています。

4. 耐食性

ケーブルトラフの場合、ケーブルトレイ河南ケーブルトレイ工場は腐食環境で使用されるため、サポートブラケットを使用する必要があると紹介しています。ケーブルトレイ防食処理が施されたもの、または耐食性の高い硬質材料で作られたもので、耐食性が規格を満たしていること。山東ボルト電気設備有限公司は、次の製品を選択することをお勧めします。ケーブルトレイ耐食性に優れたアルミニウム合金製。
